Röhre Sockel - Pinbelegung Allgemeine Daten Kenn - und Betriebsdaten

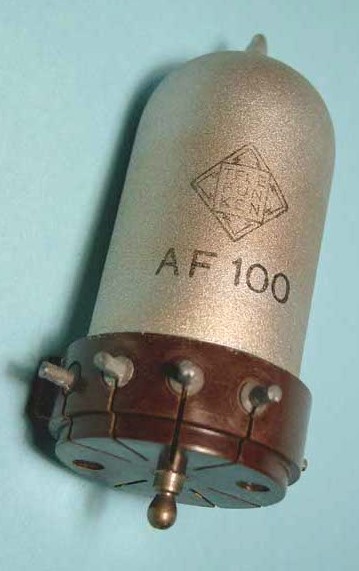

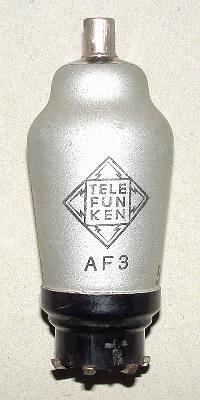

AF100 Spezial 9

Sockel

Heizung :  indirekt; Uf = 4V; If = 0.7A
Grenzdaten : Ua = 250V;Ug2 = 250V;Pa =4W;Pg2 = 0.45W
Messdaten:  Ua = 250V;Ug2 = 200V;Ia = 15mA Ig2 = 1.65mA;S = 10.5mA/V







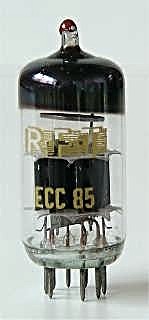

Noval - Kolben Nr.6





Heizung : indirekt; Uf = 6.3V; If = 0.435A;Ufk = 90V
Grenzdaten : Ua = 300V;Pa = 2.5VIk = 15mA;Ug1 =-100V
Messdaten: Ua = 250V;Ug1 =-2.2V;Ia = 10mA;S = 6mA/V
µ = 57
Betriebsdaten :  HF-Verstärker 100MHz
Ub = 250V;Ra = 1.8kOhm;Rk = 200Ohm;Ia = 10mA;S = 6mA/V

Verwendung :

HF-Verstärker und selbstschwingende Mischstufen in UKW-Tunern







EL 84 ( 6 BQ 5 )
Durch zwei integrierte Systeme ist es möglich einen kompletten Verstärker mit nur einer Röhre aufzubauen, was eine erhebliche Platzersparnis bedeutet. Die ECL 86 wurde von ca. 1962 - 68 verwendet. Die PCL 86 ist bis auf die Heizspannung von 14,5V identisch und wurde massenhaft von vielen Herstellern in Fernsehern eingesetzt. Vorläufer waren die leistungsschwächere ECL 82, davor die noch schwächere ECL 80. Die Röhre bringt im Eintakt-A-Betrieb eine Leistung von etwa 4 W, im Gegentakt-AB-Betrieb 13,6 W. Das Triodensystem ist mit einer halben ECC 83 identisch.



Heizspannung (indirekt AC/DC) Uf  6,3 V
Heizstrom     If  760 mA
Anodenspannung      Ua   250 V
Steuergitterspannung  Ug1     -7,3 V
Schirmgitterspannung         Ug2 250 V
Anodenstrom     Ia     48 mA
Schirmgitterstrom     Ig2     5,5 mA
Innenwiderstand     Ri     38kOhm
Steilheit S 11 mA /V
Verstärkungsfaktor         µg2g1 19
Ausgangswiderstand

Ra

5,2 kOhm
Ausgangswiderstand als Triode Ra 3,5 kOhm
Ausgangsleistung als Triode Wo 2 W
Ausgangsleistung Wo 6 W
